频振式太阳能杀虫灯

1.1 产品概述

1.2 功能特点

1）白天处在待机状态，采用太阳光强度和降雨控制设备是否工作，检测到降雨或者处在白

天状态，设备待机；检测到无雨且处在天黑状态，设备正常工作。

2）采用波长 320nm-680nm 多光谱诱虫光源，可同时诱捕多种类型的害虫。

3）使用新型多晶太阳能电池板，能量转化率高且环保。

1.3 技术参数

1、产品符合 GB/T24689.2-2009 植物保护机械频振式杀虫灯标准，并有无知识产权争议的国家农机具质量监

督检验中心出具的检验报告。

2、诱集光源：LED灯管 T8，多种波长于一体的灯管，波长参数为： 395-400nm、360-365、450-455、520-

525. 灯管长度 410mm,，功率10w、灯珠数量36颗LED3030灯珠

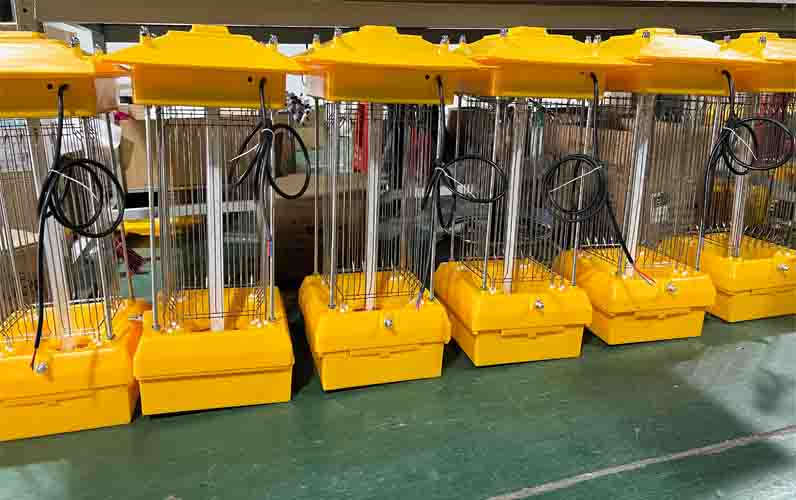

3、频振灯外形：方形 四面高压网，有外观专利，频振灯颜色：黄色，黄色接虫盒尺寸是220*235*80mm。

4、整灯功率：≤15W

5、设计寿命：10 年

6、电压：DC12V

7、绝缘电阻：2.5MΩ

8、灯体尺寸：330mm×330mm×650mm（长×宽×高）

9、灯管启动时间≤5s

10、诱集害虫撞击面积：≥0.24m2

11、电网电压：3000V-5500V±115V（可根据客户指定定制）

12、电网采用 304 不锈钢丝，高压网方形坚排焊设计、丝间距 8-10mm，网丝直径 2.0mm，

13、网线间距可适应不同靶标害虫进行选择（一般；≤10mm）

14、倾倒保护功能：灯体倾斜至90°后杀虫灯自动关闭，灯体复位后自动点亮

15、绝缘柱：瞬间耐高温，耐腐蚀、耐高压性能，雨天高压电网连续 30min，绝缘柱无炭化现象

16、频振式杀虫灯电路板有反接保护功能，如果把杀虫灯的正负极接错，杀虫灯不工作，不会烧坏电路及灯

管。

17、雨天自动保护：当湿度大于 95%RH 时，频振灯能进入自动保护状态，当湿度不大于 95%RH 时，即可自

动恢复工作；

18、能昼夜智能控制充放电及开关灯；可根据靶标害虫生活习性规律，可设定 15 个时间段。

19、12V 直流杀虫灯控制电路具有高压 6000V 保护低压超 9V 保护功能，可以保证整灯性能更加稳定、可

靠， 能正常稳定高压网的电压和工作电流，防止漏电。

20、电路板置有高压回流保护，触碰高压网灯管无闪烁现象，可连续放电；

21、防雷保护：杀虫灯内装有防雷放电管，打雷天气对灯体也没损伤。

22、太阳能电池组件材质：单晶硅，有检验报告。太阳能电池板功率:50W

23、蓄电池：配锂电池20AH

我公司系列太阳能频振式农林广谱杀虫灯，是应用高新技术改进的具有诱杀范围更广、更节能环保的太阳能杀虫灯。太阳能光伏板对光有响应并能将光能转换成电能，当太阳能光线照射在光伏板表面时，光子被硅材料吸收将其能量转换成电能，电能经过控制器将电充入蓄电池储存，然后经过控制系统进入杀虫灯的工作状态。

杀虫灯利用昆虫具有激备较强的趋光、趋波、趋色、趋性的特性原理，制成诱导波长365-565nm（根据不同纲目类型选取）LED光源；利用光辐射对害虫产生的趋光兴奋效应，引诱害虫扑向灯的光源，光源外围配置3000-5500V直流高压电网（电网电压可根据客户要求定制），使害虫碰撞在高压电网上被电击死，达到杀灭害虫的目的。

同时，利用害虫的味觉、听觉、视觉、性素和害虫本身产生的性信息、生物信息引诱害虫至高压电网击杀。

可以根据自然光照的强弱、阴雨天和时控智能自动开启和关闭。全外形ABS工程塑料和不锈钢锈钢构造而成，具有美观、安全、防老化的优势。

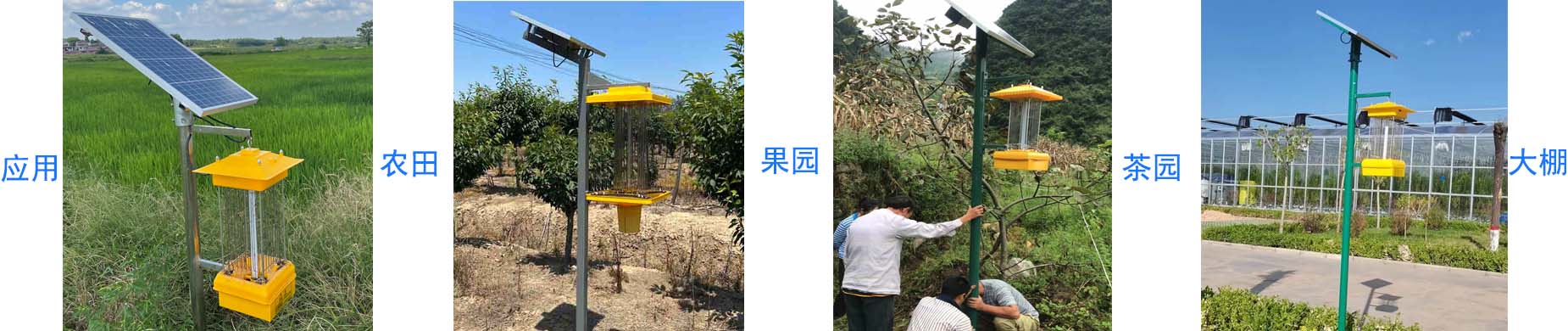

1.4 实际应用
